深熔焊（穿孔TIG）工艺解析

TIG焊（钨极惰性气体保护焊）以焊缝质量高、过程稳定、几乎无飞溅著称，在航空航天、核电、化工、食品制药等领域不可或缺。但传统TIG焊电弧能量密度偏低，熔深浅，通常单道只能焊透2～3mm不锈钢。面对6mm以上中厚板，往往需要开坡口、多层多道焊接，不仅效率低、填充金属消耗大，而且焊接变形和残余应力也较大。

深熔穿孔TIG焊（Keyhole TIG，简称K-TIG，也称小孔TIG焊）改变了这一局面。它利用大电流TIG电弧自身产生的电弧力，在熔池中形成贯穿板厚的“小孔”，实现单面焊双面成形。不开坡口、不填丝、一道焊透，特别适合6～12mm左右的不锈钢、钛合金、镍基合金等中厚板材。本文从原理、装备、工艺要点、对比及应用等角度，对深熔穿孔TIG焊进行系统解析。

一、工艺原理：从小孔效应说起

理解K-TIG，首先要理解“小孔效应”。传统TIG焊时，电弧加热母材表面，热量主要靠热传导向内部传递，因此熔深增长较慢。当电流大幅提高后，焊接电弧产生的电弧力显著上升。这些电弧力主要包括：

1. 电磁收缩力：电流在电弧和熔池中流动时，自身磁场对等离子体和液态金属产生向内的压缩作用；

2. 等离子流力：电弧中高速运动的等离子体对熔池表面的冲击力；

3. 金属蒸气反作用力：熔池局部蒸发产生的反压力。

当这些力足够大时，电弧会把液态熔池向下排开，使熔池底部不断下凹。电流继续增加，下凹深度超过板厚，便形成一个贯穿工件的小孔。这个孔并不是把金属“吹走”了，而是液态金属被电弧压力排到孔壁周围。孔壁前部的金属不断熔化，液态金属绕过孔壁流向后方，随后在表面张力作用下重新聚合并凝固。

可以用一个比喻来理解：传统TIG像用高温气流“烘软”并熔化板材表面；K-TIG则像在熔池中“冲”出一个贯穿的小隧道。电弧通过这个隧道直接加热板厚内部，因此熔深不再单纯依靠热传导，而是由电弧穿透能力和小孔维持条件决定。

小孔一旦建立，焊缝成形也发生变化：正面焊缝窄，背面形成连续的熔透焊道。整个过程需要维持一个动态平衡——电弧压力、液态金属表面张力、重力和黏性力之间必须匹配。电流过大或焊速过低，小孔可能过度扩张，导致烧穿甚至切割；电流不足或焊速过快，小孔无法维持，熔深又退回传统热传导模式，造成未熔透。

二、装备与关键参数

K-TIG并不是简单地把普通TIG焊机电流调大，它需要成套系统设计。

1. 焊接电源

K-TIG通常采用大功率直流电源，常用电流范围在300～1000A，输出为陡降或恒流外特性，多采用直流正接，即钨极接负、工件接正。直流正接下，钨极承受的热负荷相对较低，有利于大电流长时间工作，同时工件侧获得较多能量，利于建立深熔。

电源应具备良好的引弧和收弧控制能力。小孔建立和关闭阶段应有电流缓升、缓降，避免起弧处未穿透和收弧处弧坑裂纹或烧穿。

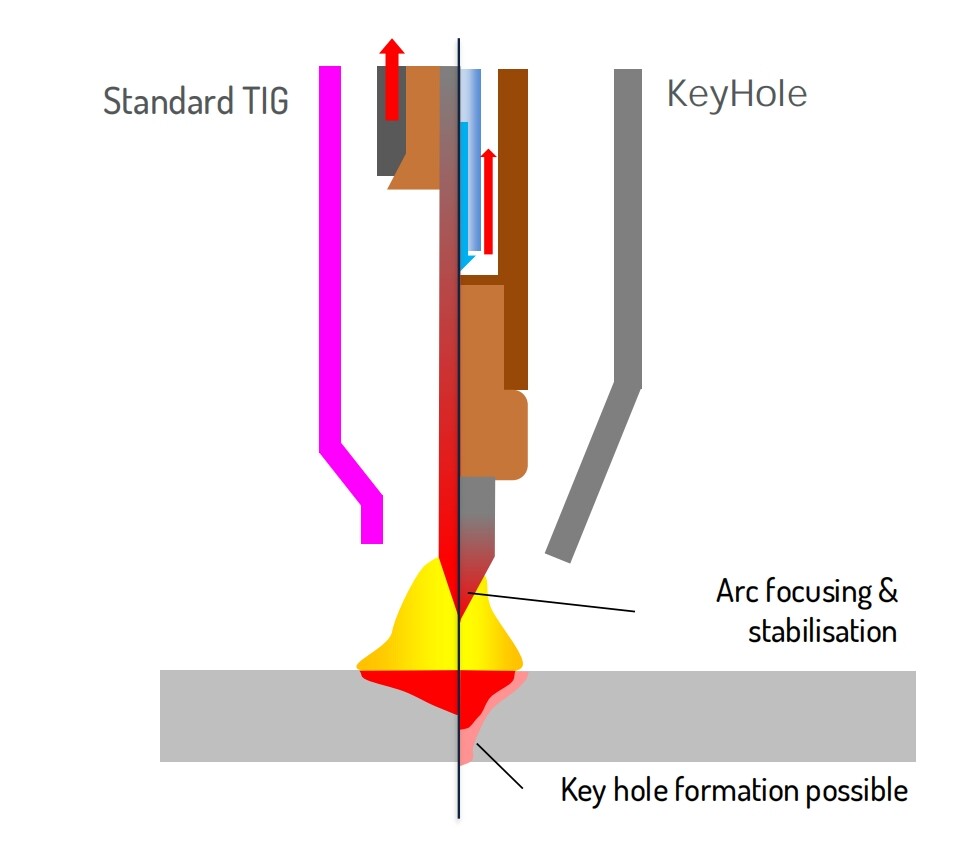

2. 焊枪与钨极

普通TIG焊枪在300A以上会严重发热，因此K-TIG焊枪必须采用高效水冷结构，有时还要求对钨极夹头、喷嘴甚至枪体进行多重冷却。钨极直径通常在3.2～6.4mm（Mechist提供最大钨针直径可达12mm的焊枪），材质可选用铈钨、镧钨、钍钨等耐高温钨极。

钨极端部形状非常关键。尖端角过大，电弧发散，电弧压力不足；尖端角过小，钨极易过热熔化。一般选用30°～60°的锥角，并保持尖端圆润。钨极伸出长度和弧长也要严格控制，弧长大致在2～4mm。弧长过大会使电弧力分散、小孔不稳定；弧长过短则易造成钨极污染或短路。

3. 保护气体

K-TIG需要使用足够流量的惰性气体保护，常用纯氩。对不锈钢、镍基合金，可以在氩气中加入少量氢气，如2%～5%，以提高电弧电压和电弧能量，增加焊接速度。但氢气不适用于钛、锆等对氢敏感的材料。氦气可提高电弧温度和热导性，适合较厚工件，但成本较高，电弧稳定性也不如氩气。

由于是单面焊双面成形，背面必须进行气体保护。尤其焊接钛合金、不锈钢时，背面高温氧化会严重影响性能。常用背面保护气也是氩气，必要时设计专用背面气罩或充氩舱。

4. 典型参数范围

以不锈钢为例，常见参考数据如下：

• 6mm板：电流约400A，焊接速度约300mm/min；

• 8mm板：电流约500～600A，焊接速度约250mm/min；

• 10～12mm板：电流约700～1000A，焊接速度约200～300mm/min。

需要强调，以上仅为典型范围。实际参数受材料、板厚、接头形式、保护气和设备特性影响很大，必须通过工艺评定确定。

三、与传统TIG焊、等离子弧焊的对比

深熔穿孔TIG焊容易与等离子弧小孔焊混淆，因为两者都利用了“小孔效应”，但存在本质差别。

简单而言，等离子弧小孔焊依靠喷嘴对电弧进行机械压缩，电弧挺度和能量密度更高，小孔更稳定，但设备维护和调节较复杂。K-TIG不靠机械压缩，而是依靠大电流电弧自身的电磁收缩和等离子流力，因此枪体相对简单，但小孔稳定性对参数更敏感。

与传统TIG相比，K-TIG的最大飞跃是从“热传导熔池”转变为“小孔穿透熔池”。传统TIG即使把电流加到很大，如果没有形成稳定小孔，熔深提升仍有限，而且钨极和枪体承受不了。K-TIG通过系统优化，让大电流电弧既不会烧毁钨极，又能稳定维持小孔。

四、优点与局限

主要优点

1. 高效单道焊接
   不开坡口、不填丝，一道焊透中厚板，焊接速度通常是传统TIG的5～10倍。对6～12mm不锈钢，可以用一道焊缝代替传统多层多道焊。

2. 焊缝质量好
   由于不填充焊丝，焊缝成分主要来自母材，减少了气孔、夹杂等缺陷来源。焊接过程稳定，正面和背面成形均匀，焊缝金属纯净度高。

3. 热输入低、变形小
   虽然电流大，但焊接速度高，综合热输入并不高。窄焊缝和单道焊减少了多次热循环，热影响区窄，焊接变形和残余应力也明显小于多层多道焊。

4. 自动化适应性好
   K-TIG参数固定后重复性好，适合与焊接机器人、专机集成，适合直线、纵缝、环缝等规则焊缝。

主要局限

1. 装配要求高
   小孔对间隙、错边十分敏感。一般要求对接间隙不大于0.5mm，错边量也要严格控制，否则小孔无法稳定闭合，容易烧穿或未熔透。

2. 板厚适用范围有限
   K-TIG最适合3～12mm左右中厚板。太薄的板容易烧穿；太厚的板受电源功率和电弧压力限制，单道难以完全穿透。

3. 设备投入较大
   大功率电源、特殊水冷焊枪、控制系统比普通TIG设备贵。

4. 对操作和工艺开发要求高
   小孔稳定性受电流、弧长、速度、保护气、钨极状态影响大，工艺窗口相对窄，需要操作者和工程师有较好经验。

5. 材料适应性受限
   不锈钢、钛合金、镍基合金等表面张力较大、热导率适中的材料最适合。铝合金热导率高、表面氧化膜顽固且表面张力较低，小孔不易稳定，应用较少。

五、适用材料与典型应用

K-TIG已在一系列对焊缝质量要求高、又需要高效率的行业中得到应用：

• 不锈钢：化工容器、压力容器、制药设备、食品机械、水处理装置、船舶管道等，6～12mm不锈钢纵缝、环缝尤为典型。

• 钛及钛合金：航空结构件、海水淡化装置、换热器、冷凝器等。钛材对气体保护要求极高，K-TIG搭配良好的正面、背面保护，可获得优质焊缝。

• 镍基合金：核电、石化、高温腐蚀环境中的容器和管道。

• 双相不锈钢、超级奥氏体不锈钢：海洋工程、化学品船等。

• 锆、钽等稀有金属：特殊化工装备。

这些材料大多具有较好的小孔稳定性和优异的焊缝质量需求，特别适合K-TIG“单道、高质量、低稀释率”的特点。

六、工程实施要点与质量控制

1. 接头设计

K-TIG通常使用I形坡口对接。板厚越厚，越要严格控制间隙和错边。必要时可采用零间隙装配，或者在背面加铜衬垫或陶瓷衬垫帮助成形，但加衬垫会改变散热条件，需要重新评定参数。

2. 焊前清理

油污、水分、氧化皮都会引起气孔、电弧漂移和小孔不稳定。不锈钢可用丙酮清洗，钛材还需要酸洗或用不锈钢丝刷清理，避免氢、氧、氮污染。

3. 气体保护

正面保护气流量要足够，但也不能过大，否则会扰乱电弧。背面保护气需提前送气，焊接后延时停气，直到背面温度冷却到氧化温度以下。对钛材，背面保护甚至要在露点低于-40℃的氩气中进行。

4. 参数匹配与实时监控

电流、弧长、焊接速度是维持小孔的三大核心参数。一般通过试板确定“未熔透—稳定小孔—烧穿”的窗口。生产中可通过观察背面成形、电弧电压变化、声音信号或视觉传感来监测小孔是否稳定。现代数字电源可以实时采集电参数，为工艺稳定性评估提供数据。

5. 常见缺陷与控制

• 未熔透：电流不足、焊速过快、弧长过大、钨极烧损导致电弧发散；

• 烧穿或切割：电流过大、焊速过慢、间隙过大或错边；

• 背面驼峰、咬边：小孔后部金属流动不好，可通过调整电流、速度、背部保护气流量改善；

• 气孔：母材清理不净、保护气不足、背面保护不良；

• 弧坑裂纹：收弧时电流下降过快，小孔突然塌陷。应设置缓降收弧，必要时填丝收弧。

七、发展现状与趋势

深熔穿孔TIG焊自问世以来，已从实验室走向工业应用，尤其在厚壁不锈钢容器、钛换热器和核电管道等领域显示出潜力。

当前的发展方向主要集中在以下几个方面：

1. 脉冲深熔TIG
   通过脉冲电流调制电弧力和热输入，提高小孔稳定性，扩大工艺窗口，改善焊缝组织和背面成形。

2. 磁控电弧技术
   外加交变磁场或稳态磁场对电弧和熔池进行压缩或搅拌，进一步提高电弧挺度、细化晶粒、改善成形。

3. 数字化与智能控制
   利用高速视觉、电弧传感、熔池图像识别等技术，在线判断小孔状态，自动调整电流和速度，实现闭环控制。

4. 全位置焊接
   目前K-TIG多用于平焊、横焊或环缝位置。通过优化电弧力和熔池控制，使其适应全位置管道焊接是重要方向。

5. 复合工艺
   K-TIG可作为打底焊或深熔焊工序，与激光、等离子、埋弧焊等方法组合，用于更厚截面或特殊结构。

6. 标准与工艺数据库
   随着应用增多，建立针对不同材料、厚度、位置的工艺评定规范和数据库，将推动该技术更广泛落地。

八、结语

深熔穿孔TIG焊并不是“把TIG电流调大”那么简单，它是一项基于小孔效应的深熔焊接技术。通过大电流电弧自身压力穿透熔池，实现单面焊双面成形，在保持TIG焊高质量的同时，大幅提高了中厚板焊接效率。

对于工程师而言，掌握K-TIG工艺，需要理解小孔形成的动态平衡，重视装配精度、参数匹配和气体保护。对于企业而言，它在中厚板不锈钢、钛合金、镍基合金等高端焊接场景中，提供了一种比传统TIG高效、比等离子设备更简单、比激光成本更低的可行选择。

未来，随着电源技术、自动化和传感控制的发展，深熔穿孔TIG焊的工艺窗口会进一步拓宽，在高端制造中发挥更大作用。
